Le réglage d’une nourrice de plancher chauffant conditionne directement le confort thermique dans la maison. Une nourrice mal équilibrée peut créer des pièces trop chaudes, d’autres trop froides, des bruits dans le circuit, une circulation d’eau irrégulière et une consommation inutilement élevée. À l’inverse, un collecteur bien réglé permet d’obtenir une température plus homogène, avec une diffusion douce et stable de la chaleur.
Sur un plancher chauffant hydraulique, la nourrice distribue l’eau dans chaque boucle, souvent une boucle par pièce ou par zone. Elle regroupe en général un collecteur d’arrivée, un collecteur de retour, des débitmètres, des vannes de réglage, des purgeurs d’air et parfois des vannes électrothermiques. Le bon réglage se fait avec méthode, car l’installation travaille à basse température et possède une forte inertie.
Quelques repères aident à garder un cadre cohérent pendant les réglages. La température de surface visée reste limitée, avec un maximum souvent indiqué à 28°C. La température de chauffe du fluide se situe fréquemment autour de 35 à 40°C en phase de chauffage, avec des phases de maintien entre 26 et 30°C. Dans une pièce de vie, une température ambiante proche de 19°C est couramment recommandée, tandis qu’une sensation de confort apparaît souvent autour de 22 à 23°C au niveau de la chauffe ressentie.
Le réglage d’un collecteur reste un point technique. Plusieurs installateurs conseillent d’intervenir pendant une période froide, quand les besoins réels de chaque pièce apparaissent plus clairement. Sur les installations complexes, avec pompe, vanne mélangeuse ou plusieurs zones, l’appui d’un chauffagiste peut faire gagner beaucoup de temps.
| Élément | Rôle | Repère utile |
|---|---|---|
| Débitmètre | Mesure et visualise le débit de chaque boucle | Lecture souvent en L/min dans une fiole transparente |
| Vanne de départ | Distribue l’eau vers la boucle | Souvent située sur le collecteur d’arrivée |
| Vanne de retour | Ajuste la circulation de retour | Peut porter les signes + et – |
| Purgeur d’air | Évacue l’air du circuit | Indispensable si un débitmètre reste à zéro |
| Circulateur | Fait circuler l’eau dans les boucles | À vérifier si les débits sont instables ou trop faibles |
Comment régler une nourrice de plancher chauffant ?
Le principe est simple sur le papier, il faut répartir correctement le débit entre les différentes boucles pour que chaque zone reçoive la quantité d’eau nécessaire. En pratique, le réglage demande plusieurs ajustements successifs, à cause de l’inertie du plancher et des différences entre pièces, isolation, orientation ou longueur des circuits.
Une nourrice peut gérer jusqu’à 12 circuits, et chaque circuit peut atteindre environ 120 mètres de tuyaux. Cette longueur influe directement sur les pertes de charge et donc sur le débit disponible. Une installation bien pensée prévoit une nourrice accessible, placée en général entre 40 et 50 cm du sol, pour faciliter la lecture et la maintenance.
- Vérifier que le chauffage fonctionne et que le circulateur tourne
- Contrôler la pression d’écoulement de l’installation
- Ouvrir les circuits avant d’affiner les réglages
- Lire les débitmètres un par un
- Ajuster les retours selon les besoins de chaque boucle
- Attendre plusieurs heures avant de juger l’effet réel

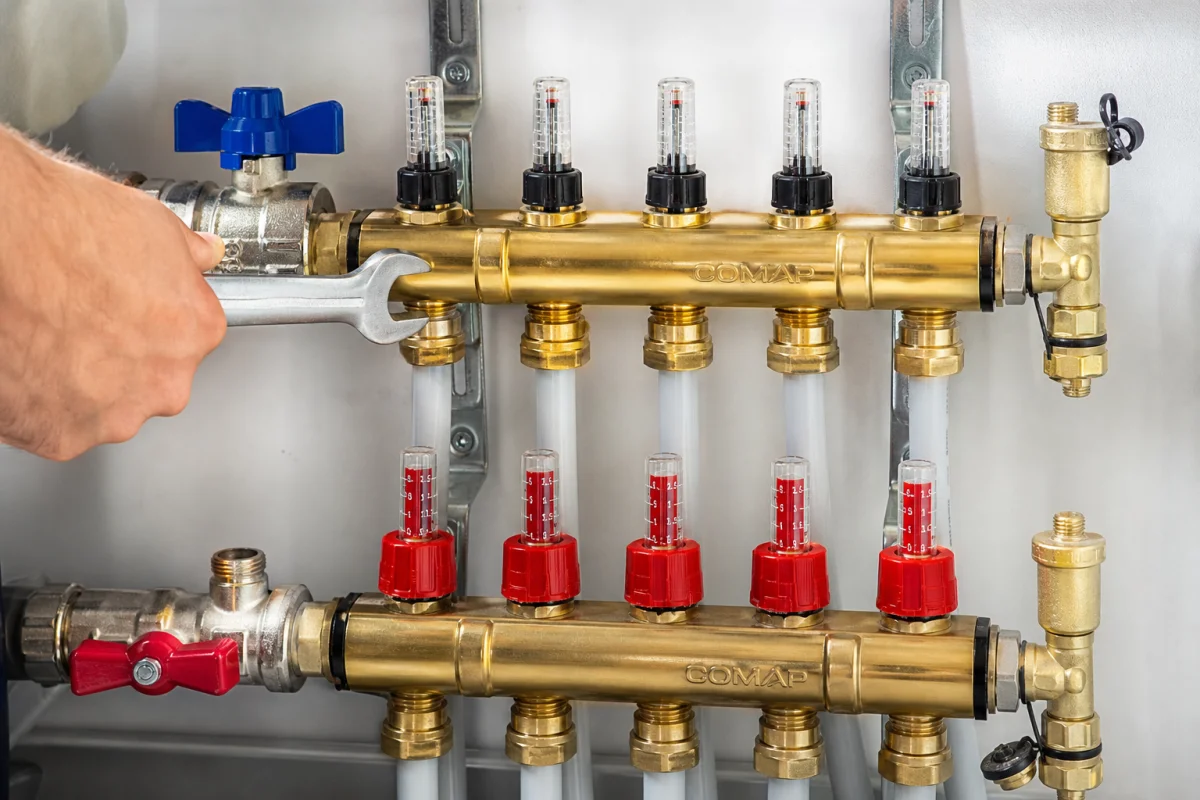

Repérer les débitmètres, vannes de départ et vannes de retour
Avant de toucher aux réglages, il faut identifier les organes présents sur la nourrice. Le collecteur d’arrivée envoie l’eau chaude dans les boucles. Le collecteur de retour récupère l’eau refroidie après passage dans le sol. Sur beaucoup de modèles, les débitmètres sont visibles sur le départ, dans des fioles transparentes avec flotteur. Les vannes de retour, elles, se trouvent sur la barre opposée.

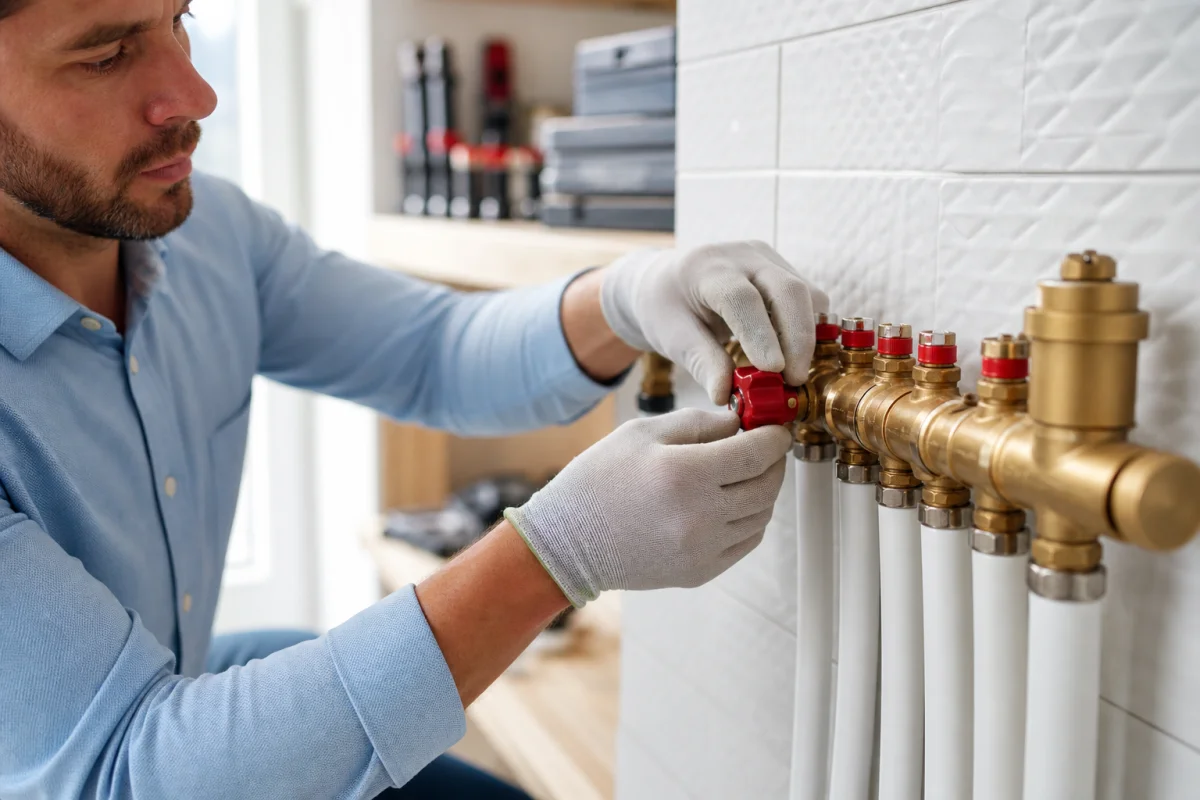

Sur certaines nourrices, un cache rouge protège le système de réglage. Il faut parfois le retirer avant d’agir sur la molette ou la vanne, souvent noire. Les symboles + et – indiquent généralement le sens d’augmentation ou de diminution du débit sur le retour.
Faut-il régler la nourrice en fonctionnement ou à l’arrêt ?
Le réglage nourrice plancher chauffant se fait de préférence système en marche. C’est le moyen le plus fiable pour voir le débit réel dans chaque boucle et observer l’effet des modifications. Plusieurs retours d’expérience vont dans ce sens, surtout quand les écarts de température apparaissent pendant les périodes de froid.
Un réglage à l’arrêt ne permet pas d’évaluer correctement la circulation, ni la réaction de la dalle. Comme le chauffage au sol possède une forte inertie, les changements ne sont pas instantanés. Il faut donc procéder en fonctionnement, puis laisser le temps au plancher de réagir.
Dans quel sens tourner les vannes de la nourrice ?
Sur la plupart des nourrices, la règle mécanique reste classique, dans le sens des aiguilles d’une montre pour fermer, et dans le sens inverse pour ouvrir. Il faut toutefois rester prudent, car certaines marques distinguent clairement les réglages de départ et de retour, avec des capuchons ou molettes différents.
Quand la nourrice comporte des repères + et –, le sens est plus simple à lire, + correspond à plus de débit, – à moins de débit. L’objectif n’est pas d’ouvrir ou de fermer au hasard, mais d’atteindre un débit cohérent selon la pièce à chauffer.
Ouvrir d’abord les circuits avant d’affiner le réglage
Une méthode courante consiste à ouvrir d’abord l’ensemble des circuits, puis à corriger boucle par boucle. Cette approche permet de vérifier que l’eau circule partout, avant de chercher un équilibrage fin. Sur certains collecteurs, on ouvre les vannes à fond puis on ajuste les débitmètres. Sur d’autres, on ouvre les débitmètres à fond puis on agit sur les vannes de retour.
Dans les deux cas, l’idée reste la même, partir d’une base ouverte et réduire seulement les boucles qui reçoivent trop d’eau. C’est souvent plus efficace que d’essayer d’augmenter un débit trop faible sans avoir validé l’ouverture globale de la nourrice.
Régler les retours pour diminuer ou augmenter le débit
Les vannes de retour servent fréquemment au réglage fin. En les vissant, on réduit le passage de l’eau. En les dévissant, on l’augmente. Le débitmètre sert alors de repère visuel pour contrôler le résultat. Le flotteur doit monter lorsque le débit augmente, à condition que le circulateur fournisse assez de pression et que la boucle soit bien purgée.
Quand une pièce chauffe trop, on diminue légèrement le retour de sa boucle. Quand elle chauffe moins que les autres, on ouvre davantage, si la longueur du circuit et la capacité de la pompe le permettent.
Comment équilibrer plusieurs boucles sur une nourrice ?
L’équilibrage consiste à distribuer le bon débit à chaque boucle selon la charge thermique de la pièce, la surface desservie et la longueur du circuit. Une nourrice bien équilibrée limite les écarts de température et améliore le rendement global de l’installation.
Le plancher chauffant est souvent dimensionné avec une puissance maximale de 100 W/m², tandis que la RT 2012 a popularisé une limite de 60 W/m² à ne pas dépasser dans certains contextes de conception thermique. Ces valeurs donnent un ordre de grandeur utile, mais le réglage réel dépend surtout des besoins de chaque zone et de l’isolation du bâtiment.
Définir le bon débit selon la surface à chauffer
Une petite pièce bien isolée n’a pas besoin du même débit qu’un séjour plus grand avec plusieurs parois donnant sur l’extérieur. Le réglage doit donc partir d’une estimation de la puissance utile par boucle. Certaines méthodes de terrain utilisent une formule simplifiée basée sur la longueur de boucle, la longueur de référence couverte et la puissance recherchée.
Un exemple souvent cité donne le calcul suivant pour une boucle de 50 m, couvrant 12 m², avec une cible de 3,5 L/min à puissance maximale sur un circuit de référence. Le calcul devient 50/67 × 3,5 = 2,6 L/min. Le débit à régler sur cette boucle serait donc d’environ 2,6 L/min.
| Pièce ou boucle | Surface | Longueur de boucle | Débit cible indicatif |
|---|---|---|---|
| Salle de bains | 8 m² | 40 m | Faible à modéré |
| Chambre | 12 m² | 50 m | Autour de 2,6 L/min dans l’exemple cité |
| Séjour | 25 m² | 90 à 120 m | Plus élevé, à ajuster selon pertes thermiques |
Adapter le réglage selon la longueur des boucles
Plus une boucle est longue, plus les pertes de charge augmentent. C’est une donnée essentielle. Deux pièces de surface proche peuvent demander des réglages différents si le cheminement des tuyaux n’a pas la même longueur. Les collecteurs supportent généralement jusqu’à 120 mètres de tuyaux par circuit, mais une boucle longue reste plus difficile à alimenter correctement qu’une boucle courte.
Lorsqu’une boucle longue chauffe mal, il ne faut pas se contenter de l’ouvrir davantage. Il faut aussi vérifier si les boucles courtes accaparent une part excessive du débit disponible. Réduire légèrement ces dernières permet parfois de rééquilibrer tout l’ensemble.
Régler le débit pièce par pièce
Le réglage le plus efficace se fait zone par zone. Une chambre orientée au sud, une salle de bains, un salon avec baies vitrées ou une pièce peu isolée n’auront pas les mêmes besoins. Les vannes électrothermiques et les thermostats d’ambiance peuvent affiner la régulation, mais le réglage de base sur la nourrice reste déterminant.
Le thermostat aide à maintenir la consigne et à suivre la consommation, mais il ne compense pas toujours un mauvais équilibrage hydraulique. Si une boucle reçoit trop peu d’eau, la régulation de pièce ne pourra pas créer la chaleur qui manque.
Comment savoir si le débit est trop faible ?
Un débit insuffisant se manifeste souvent par une montée en température lente, une pièce qui reste nettement plus fraîche que les autres, ou un plancher à peine tiède malgré une demande de chauffe active. Un débit trop faible peut aussi apparaître sur le débitmètre, avec un flotteur très bas ou bloqué proche de zéro.
Le chauffage au sol fonctionne avec inertie. Il faut donc distinguer une réaction normale, lente, d’un vrai manque de circulation. Si après plusieurs heures de fonctionnement une zone reste froide alors que les autres chauffent correctement, le débit de cette boucle mérite un contrôle précis.
Identifier les boucles qui chauffent trop ou pas assez
La lecture se fait à la fois sur la nourrice et dans les pièces. Une boucle trop ouverte peut suralimenter une pièce et limiter le débit disponible ailleurs. À l’inverse, une boucle trop fermée reste sous-alimentée. Le déséquilibre se traduit souvent par des températures hétérogènes.
Les symptômes les plus courants sont les suivants :
- une salle de bains très chaude alors que les chambres restent fraîches
- un séjour long à chauffer malgré une consigne correcte
- des débitmètres avec des valeurs très différentes sans logique apparente
- des bruits de circulation dans certaines boucles
- une consommation élevée pour un confort moyen
Contrôler la température après chaque modification
Après chaque ajustement, il faut attendre. La dalle n’offre pas de réponse immédiate. Un contrôle sérieux se fait quelques heures plus tard, puis à nouveau sur un ou deux jours si la météo reste stable. Le but est de valider non seulement le débit affiché, mais surtout l’effet réel dans la pièce.
Cette phase d’observation compte autant que le réglage lui-même. Beaucoup d’erreurs viennent de corrections successives trop rapides, qui finissent par dérégler l’ensemble.
Que faire si le débitmètre reste à zéro ?
Un débitmètre à 0 L/min ne signifie pas toujours que le circuit est condamné. Sur le terrain, ce cas revient souvent. Un échange de forum rapporte par exemple 6 circuits affichant 0 L/min, puis une remontée temporaire du débit après action sur les molettes du collecteur, avant un retour à zéro quelques heures plus tard. Ce genre de situation renvoie généralement à un souci de circulation, d’air, de réglage ou de puissance de pompe.
Vérifier l’arrivée de débit à la nourrice
Le premier contrôle porte sur l’alimentation générale du collecteur. Il faut s’assurer que l’eau chaude arrive bien à la nourrice, que la pompe de l’unité de mélange fonctionne et que la pression d’écoulement reste suffisante. Si le générateur, chaudière gaz, chaudière bois ou PAC, n’envoie pas correctement le fluide, les débitmètres resteront bas ou nuls.
Dans les installations avec ballon tampon, vanne 3 voies ou plusieurs zones, la répartition du débit peut devenir plus complexe. Un mauvais équilibrage entre deux appartements ou deux circuits secondaires peut priver une nourrice d’une partie du débit disponible.
Détecter la présence d’air dans le circuit
L’air dans les boucles bloque ou freine la circulation. Même après une purge manuelle, il peut rester de l’air piégé. Les purgeurs intégrés à la nourrice sont là pour sécuriser le fonctionnement, mais ils ne remplacent pas toujours une purge complète et méthodique.
Quand un débitmètre reste à zéro malgré l’ouverture des vannes, la purge fait partie des premières vérifications à reprendre. C’est d’autant plus vrai après une intervention, un remplissage ou une période d’arrêt prolongée.
Comprendre l’impact d’une pompe trop faible
Une pompe sous-dimensionnée ou fatiguée peut ne plus fournir le débit nécessaire, surtout si l’installation comporte de longues boucles, plusieurs étages, un ballon tampon ou plusieurs zones de chauffage. Le problème se voit davantage sur les circuits les plus défavorisés, souvent les plus longs.
Dans un cas partagé sur forum, l’installation associait une chaudière bois, un ballon tampon de 2000 L, deux appartements de 115 m² et 130 m², ainsi que 2 sondes, 2 V3V et 2 pompes. Ce type de configuration montre qu’un défaut de circulation peut venir du système global, pas seulement de la nourrice elle-même.
Pourquoi une pièce est-elle plus froide avec un plancher chauffant ?
Une pièce plus froide n’indique pas forcément une panne. Dans beaucoup de cas, le problème vient d’un déséquilibre entre les boucles, d’une consigne de thermostat mal adaptée, d’une boucle longue sous-alimentée ou d’une isolation plus faible que dans les autres pièces.
Le plancher chauffant diffuse une chaleur homogène, mais seulement si le réseau est bien réparti. Une pièce peut donc rester en retrait alors que l’installation fonctionne globalement.
Reconnaître un déséquilibre entre les boucles
Le déséquilibre apparaît quand certaines boucles captent plus de débit que nécessaire. Les pièces proches de la nourrice ou desservies par des circuits courts sont souvent avantagées. Les pièces en bout de réseau, ou avec davantage de déperditions, peuvent manquer d’eau chaude.
Un contrôle simple consiste à comparer :
- le débit affiché sur chaque boucle
- la température ressentie dans chaque pièce
- la longueur approximative des circuits
- l’exposition et la qualité d’isolation
Si la logique hydraulique ne correspond pas à la réalité thermique, un rééquilibrage s’impose.
Corriger les erreurs de réglage les plus courantes
Les erreurs les plus fréquentes sont assez classiques :
- laisser certaines boucles presque fermées sans s’en rendre compte
- modifier plusieurs vannes à la fois, ce qui empêche d’identifier l’effet de chaque action
- chercher un résultat immédiat malgré l’inertie du plancher
- ignorer un problème d’air ou de circulateur
- viser une température de sol excessive alors que la limite de confort reste autour de 28°C
Quand le doute persiste, mieux vaut reprendre le réglage depuis une base propre, circuits ouverts, purge vérifiée, circulateur contrôlé et relevé des débits boucle par boucle.
Des retours d’utilisateurs illustrent bien cette difficulté. Sur forum, Benoit explique : « Bonjour, Je rencontre actuellement des difficultés pour régler mon installation de chauffage bois + plancher chauffant. » Il ajoute aussi : « Je suis un simple bricoleur, pas un chauffagiste… J’ai donc bien du mal à comprendre quel devrait être le fonctionnement normal de mon installation. » Plus loin, il précise qu’après intervention sur le collecteur, « j’ai finalement constaté que le débit augmentait. Le plancher chauffant s’est mis en chauffe, tout ce qu’il y a de plus normal. » Ces témoignages montrent bien deux réalités, le réglage est souvent déroutant au départ, mais quelques corrections ciblées peuvent remettre l’installation sur de bons rails.
Valider le réglage final sur plusieurs jours
La dernière étape consiste à laisser vivre le réglage plusieurs jours, idéalement dans une période météo assez stable et fraîche. C’est le seul moyen de juger si l’équilibrage tient dans le temps, si les températures sont homogènes et si les débitmètres restent cohérents.
Une validation sérieuse repose sur quelques points simples :
- les pièces atteignent leur température sans écart marqué
- les débitmètres restent stables et lisibles
- aucun circuit ne retombe anormalement à zéro
- le plancher ne surchauffe pas
- la consommation reste cohérente avec les besoins du logement
Si un écart persiste après plusieurs jours, la cause n’est pas toujours le collecteur. Il faut alors regarder l’ensemble du système, thermostat, vanne mélangeuse, by-pass, pompe, purge, isolation ou dimensionnement initial. Une nourrice bien réglée ne compense pas une installation mal conçue, mais elle permet de tirer le meilleur d’un plancher chauffant correctement dimensionné, en neuf comme en rénovation.
Pour une installation importante, avec chaudière gaz sol, chaudière bois, PAC ou plusieurs zones, un contrôle professionnel peut éviter des heures d’essais. C’est souvent le moyen le plus rapide pour retrouver une chaleur régulière, sans surconsommation ni déséquilibre durable.
